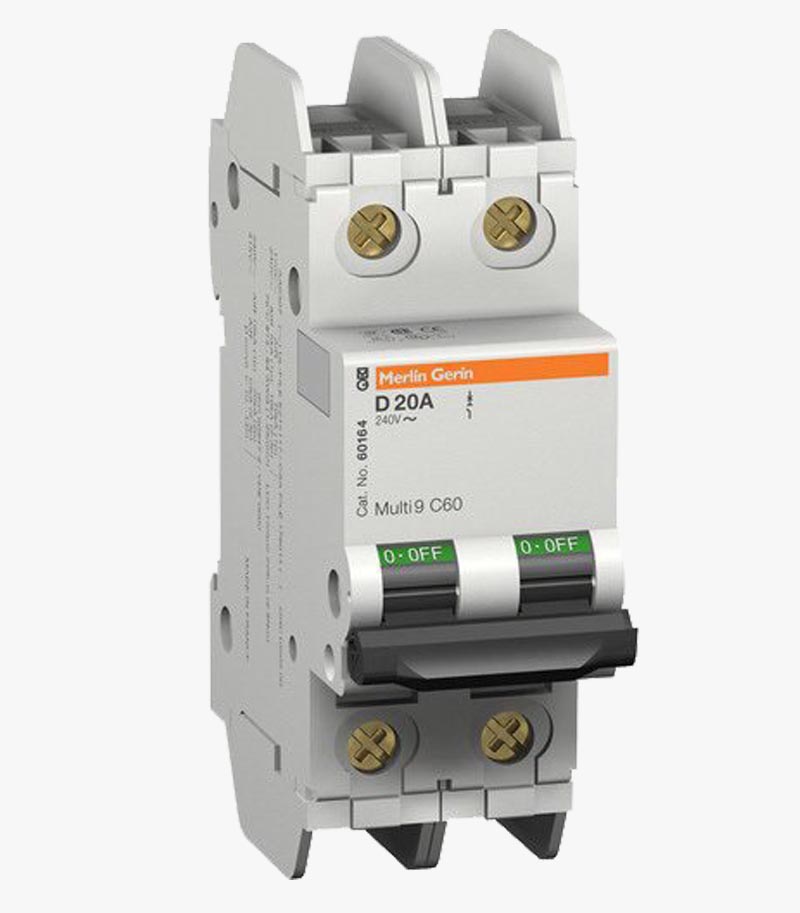

Interrupteur disjoncteur DC

L’interrupteur-disjoncteur CC du champ solaire : il se place à l’entrée « solaire » du régulateur. Il doit être calibré à une valeur légèrement supérieure à l’intensité de court-circuit du panneau ou du champ solaire. Il n’a pas de fonction de sécurité, puisqu’il ne réagira pas à la mise en court-circuit des panneaux, mais par contre est très utile pour couper l’alimentation solaire lors des contrôles ou de la maintenance.
L’interrupteur-disjoncteur CC du régulateur : il se place à la sortie « batterie » du régulateur, et protège celui-ci contre le courant de la batterie en cas de défaut. Il doit être calibré à la même valeur que l’intensité maximale à la sortie « consommateur », mais peut, s’il n’y a pas de consommateur connecté à cette sortie, être calibré à la même valeur que l’interrupteur-disjoncteur d’entrée du régulateur.
Référence : DCDC10A
